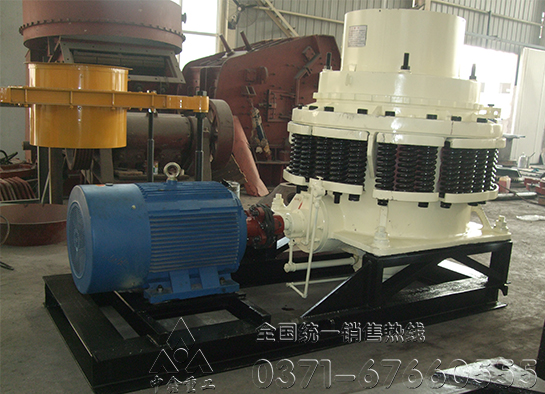

圓錐破碎機的制造工藝比較復雜，而且在制造過程中的要求也比較嚴格，所以圓錐破碎機的價格要高于普通的破碎機，下邊跟隨中鑫重工了解下圓錐破碎機的組成結構。
1、機架。破碎機機架又稱機座，是整個圓錐破碎機設備的支撐部件，由上架體和下架體組成，機架外殼連同下部中心東周套用鑄鋼鑄成整體部件。
2、主軸。主軸與機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。
3、偏心套。偏心套內部安裝有高鉛青銅襯套；下部通過螺栓安裝有大錐齒輪和止推軸承。另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。
4、可動內錐及襯板。圓錐破碎機動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦。動錐外部安裝有高錳鋼制成的動錐襯板，可動內錐的下表面座在球面瓦上以便支撐。
5、固定外錐及襯板。定錐上部安裝的是給料料斗，為防止錐體磨損在內表面裝有環形傘狀錳鋼襯板，定錐外部是與調整環配合的梯形螺紋。
6、保險裝置。當有鐵類等難碎異物進入圓錐破碎機碎礦腔時，固定外錐受到較大的向上壓力，彈簧被壓縮，將支撐環及固定外錐抬起，排礦口增大，難碎異物排出后彈簧恢復正常狀態碎礦及開始正常工作。
2、主軸。主軸與機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。
3、偏心套。偏心套內部安裝有高鉛青銅襯套；下部通過螺栓安裝有大錐齒輪和止推軸承。另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。
4、可動內錐及襯板。圓錐破碎機動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦。動錐外部安裝有高錳鋼制成的動錐襯板，可動內錐的下表面座在球面瓦上以便支撐。
5、固定外錐及襯板。定錐上部安裝的是給料料斗，為防止錐體磨損在內表面裝有環形傘狀錳鋼襯板，定錐外部是與調整環配合的梯形螺紋。
6、保險裝置。當有鐵類等難碎異物進入圓錐破碎機碎礦腔時，固定外錐受到較大的向上壓力，彈簧被壓縮，將支撐環及固定外錐抬起，排礦口增大，難碎異物排出后彈簧恢復正常狀態碎礦及開始正常工作。
